Nel frenetico settore edile e manutentivo delle province lombarde, il tempo è una risorsa preziosa: ottimizzarlo significa trasformare una commessa in un successo lavorativo ed economico. Spesso, però, i rallentamenti imprevisti nei cantieri urbani nascono da un dettaglio facilmente gestibile: una scelta non perfettamente calibrata del macchinario di sollevamento. Capire come leggere il diagramma di lavoro di una piattaforma autocarrata è una competenza gestionale vitale per ottimizzare i tempi di cantiere con la piattaforma aerea, garantendo operazioni fluide e sicure fin dal primo minuto di lavoro.
Il valore dell’informazione esatta: perché guardare solo l’altezza non basta
L’imprevisto logistico più comune nasce quasi sempre da una valutazione troppo rapida. Immaginiamo un’impresa che deve operare sulla facciata di un condominio a Milano o Monza: spesso si tende a noleggiare una PLE (Piattaforma di Lavoro Elevabile) basandosi esclusivamente su un unico numero, ovvero l’altezza massima raggiungibile.
Tuttavia, all’arrivo in sito, la realtà urbana richiede maggiore flessibilità. Uno spazio ristretto, la presenza di un’aiuola condominiale o un marciapiede non carrabile richiedono al mezzo di posizionarsi a qualche metro di distanza dall’edificio. In quel preciso istante, ci si rende conto che la macchina possiede sì l’altezza necessaria, ma necessiterebbe di uno sbraccio orizzontale superiore per avvicinare comodamente la navicella alla parete.
Questo si traduce in un rallentamento operativo: la squadra deve fermarsi, è necessario richiedere una macchina con caratteristiche diverse e riprogrammare l’intervento. Per proteggere i margini della commessa e la continuità del lavoro, è fondamentale anticipare questa esigenza conoscendo a fondo le vere potenzialità del mezzo.

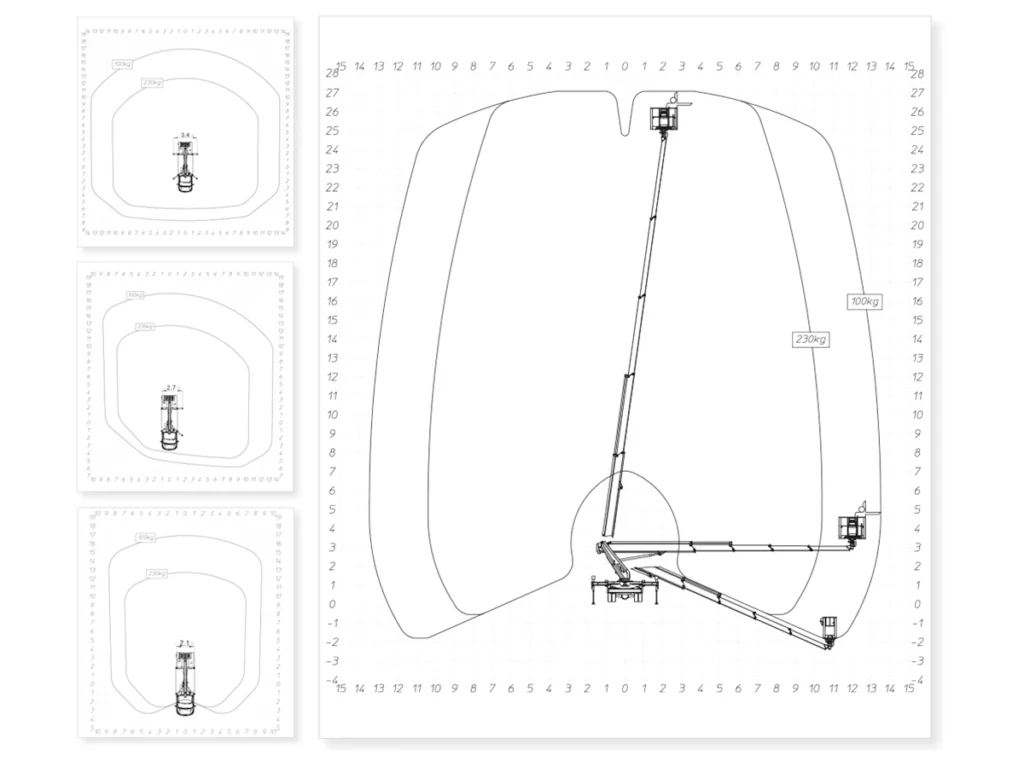

Anatomia ingegneristica del diagramma di lavoro: istruzioni per una logistica perfetta
Per pianificare l’intervento al meglio, le schede tecniche diventano strumenti preziosi, vere e proprie mappe che ci indicano come operare in totale sicurezza e massima efficienza. Il diagramma di carico delle piattaforme aeree è la rappresentazione chiara e visiva delle reali capacità operative del mezzo.
L’asse verticale: distinguere l’altezza di lavoro dal piano di calpestio
La terminologia tecnica ci aiuta a fare chiarezza. L’asse delle ordinate (Y) indica l’elevazione, ed è utile comprendere la differenza tra due valori. L’altezza massima di lavoro è una misura convenzionale che indica il punto massimo raggiungibile dalle mani dell’operatore, solitamente calcolato aggiungendo circa due metri all’altezza al piano di calpestio (il pavimento della navicella). Avere ben chiara questa distinzione ti assicura di arrivare esattamente alla quota necessaria per lavorare comodamente.
L’asse orizzontale: gestire lo sbraccio massimo laterale
Se l’asse verticale garantisce la quota, l’asse delle ascisse (X) definisce la tua libertà di movimento: indica lo sbraccio massimo orizzontale vs altezza di lavoro. Lo sbraccio è la distanza proiettata dal centro di rotazione della torretta fino al bordo esterno della cesta. Nei contesti densamente edificati, questo parametro diventa il tuo migliore alleato, poiché è ciò che ti permette di scavalcare con agilità gli ostacoli al suolo.
Le curve di carico: la precisa relazione tra portata ed estensione
L’area di lavoro indicata nel diagramma è progettata per garantire sempre la massima stabilità. Il principio cardine delle PLE stabilisce infatti che l’estensione orizzontale si adegua in base al peso caricato in navicella. I limitatori elettronici a bordo calcolano costantemente questo rapporto per proteggere gli operatori.
Prendiamo in esame un esempio pratico basato sulle piattaforme autocarrate patente B e la loro portata, analizzando la scheda tecnica del modello Multitel MTE 270 EX, disponibile nel parco macchine di InQuota:
| Carico in Cesta (Operatori + Materiale) | Altezza Massima di Lavoro | Sbraccio Massimo Laterale Consentito |
| 100 kg (1 operatore, carico minimo) | 27,0 m | 17,0 m |
| 230 kg (2 operatori, portata massima) | 27,0 m | 12,8 m (Estensione ricalibrata) |
Come mostra la tabella, i sistemi di sicurezza riducono l’estensione orizzontale quando la cesta viaggia a pieno carico, assicurando così che il baricentro del mezzo rimanga sempre in perfetto equilibrio.
Piattaforme autocarrate patente B: mobilità estrema e ottimizzazione dei tempi
Saper leggere questi diagrammi ti permette di sfruttare appieno i vantaggi logistici della scelta di noleggio della piattaforma aerea per il cantiere edile. La categoria degli autocarri fino a 35 quintali, guidabili con patente B, rappresenta una soluzione eccellente in termini di flessibilità.
Rapidità di setup: autocarrate vs ponteggi fissi
Rispetto ai sistemi di sollevamento tradizionali, il risparmio di tempo è evidente. Una piattaforma autocarrata permette di avviare i lavori in quota pochi minuti dopo l’arrivo in cantiere. Questa agilità, unita alla possibilità di spostarsi autonomamente tra cantieri diversi (ad esempio da Monza a Como nella stessa giornata), elimina le lunghe tempistiche necessarie per la progettazione e il montaggio dei ponteggi fissi.
Geometria del posizionamento: l’impronta di stabilizzazione
Per ottenere le prestazioni indicate nel diagramma, c’è un aspetto essenziale da curare: l’area di stabilizzazione della PLE. La macchina deve poter estendere completamente gli stabilizzatori su un terreno idoneo ed essere ben livellata. Se lo spazio in cantiere è ridotto, la centralina intelligente della piattaforma adatterà automaticamente il diagramma di lavoro, riducendo le performance per mantenere l’operatività in sicurezza.
Sicurezza e conformità 2026: il D.Lgs 81/08 come alleato del cantiere
Lavorare all’interno dei parametri previsti dal diagramma di carico non è solo una questione di efficienza, ma il modo migliore per operare con serenità nel rispetto della normativa PLE D.Lgs 81/08 con aggiornamento al 2026. Scegliere l’attrezzatura corretta, come previsto dall’Art. 71 del Testo Unico, tutela l’impresa, protegge la Patente a Crediti introdotta con le recenti normative e garantisce un ambiente di lavoro sicuro per tutti.
La formazione di qualità: l’Accordo Stato-Regioni 2025
Il panorama formativo si è evoluto per garantire standard sempre più alti. Il rinnovo del patentino PLE secondo l’Accordo Stato-Regioni 2025 richiede oggi prove pratiche in presenza, con un attento rapporto istruttore/allievi. Investire nella formazione aggiornata dei propri operatori è il passo più importante per utilizzare i mezzi con consapevolezza e precisione.
Il vantaggio strategico del noleggio professionale
Affidarsi a un partner per il noleggio significa anche delegare la complessa gestione burocratica e manutentiva. Scegliere flotte costantemente ispezionate e certificate secondo le verifiche INAIL mette l’impresa al riparo da imprevisti meccanici, riducendo drasticamente i costi di fermo cantiere per noleggio.
Le 3 sfide più comuni (e come superarle) nel noleggio delle piattaforme
Nella nostra esperienza a fianco delle imprese, abbiamo notato che le inefficienze nascono spesso da tre semplici sviste in fase di pianificazione. Ecco come affrontarle con successo:
- Fermarsi alla tariffa giornaliera: valutare solo il costo di partenza può essere fuorviante. Investire in una consulenza iniziale per individuare la macchina con lo sbraccio perfetto assicura che il cantiere proceda spedito, ammortizzando ampiamente l’investimento.
- Sottovalutare la topografia del sito: posizionare il mezzo senza considerare la consistenza del terreno (es. asfalto fresco, terra smossa) impedisce di stabilizzare correttamente la PLE. Analizzare preventivamente le superfici garantisce l’uso del 100% delle prestazioni della macchina.
- Non calcolare il carico dinamico: è normale voler ottimizzare i viaggi in quota, ma riempire la navicella oltre il limite ottimale attiva i sensori di sicurezza, bloccando l’estensione del braccio. Calcolare prima il peso di operatori e materiali rende il lavoro fluido e continuo.
L’approccio consulenziale di InQuota: la soluzione prima del noleggio
Per assicurare un flusso di lavoro senza intoppi, crediamo in un approccio che va oltre la semplice fornitura. In InQuota, forti di 15 anni di esperienza radicata tra Milano, Como, Monza e Brianza, e Lecco, sappiamo che il successo di un cantiere si costruisce prima ancora di accendere il motore.
I nostri tecnici ti affiancano in modo proattivo: eseguiamo sopralluoghi, analizziamo i dati di sbraccio e portata del tuo progetto e individuiamo il diagramma di lavoro su misura per te. La nostra vicinanza sul territorio ci permette di essere sempre al tuo fianco, anche per supportarti con i corsi di formazione PLE aggiornati al nuovo Accordo 2025.
Vuoi assicurarti che il tuo prossimo cantiere proceda in modo fluido e senza imprevisti? Scegli la certezza di una pianificazione accurata. I tecnici di InQuota sono pronti a guidarti verso il sollevamento perfetto, in totale sicurezza ed efficienza. Contattaci oggi per una consulenza personalizzata e scopri come la nostra flotta di piattaforme autocarrate può semplificare il tuo lavoro.
Domande frequenti sulle piattaforme autocarrate e il diagramma di lavoro (FAQ)
Qual è l’esatta differenza tecnica tra l’altezza massima di lavoro e l’altezza del piano di calpestio in una PLE?
L’altezza di lavoro include convenzionalmente la statura dell’operatore con le braccia alzate, calcolando circa 2 metri in più rispetto all’altezza del piano di calpestio, che rappresenta invece la quota fisica massima raggiunta dal pavimento della navicella.
In quale misura matematica il peso caricato in navicella riduce lo sbraccio massimo orizzontale della piattaforma?
La riduzione è dettata dalle curve di carico specifiche del modello. Generalmente, caricare la portata massima omologata (es. 225 kg) richiede al sistema di sicurezza di ridurre lo sbraccio laterale disponibile per mantenere il mezzo in perfetto equilibrio.
Quali sistemi di sicurezza intervengono se si raggiunge il limite della curva di carico sul diagramma?
Le piattaforme moderne sono dotate di sistemi intelligenti (limitatori di momento) che, raggiunto il limite di stabilità, inibiscono dolcemente le manovre verso l’esterno, permettendo all’operatore solo i movimenti di rientro verso una posizione più sicura.
È possibile operare al massimo sbraccio se l’autocarro non risulta perfettamente stabilizzato?
Per garantire la totale sicurezza, i dati del diagramma di lavoro sono validi solo se la macchina è stabilizzata su terreno solido e ben livellata. In caso di spazi ristretti, i modelli più avanzati adattano automaticamente e in sicurezza le loro prestazioni.
Quali informazioni del cantiere sono utili da comunicare al noleggiatore per ricevere la PLE perfetta?
Per un servizio su misura, è utile condividere: l’altezza dell’intervento, la distanza orizzontale tra il punto di parcheggio e l’edificio (sbraccio), il peso stimato di operatori e materiali e il tipo di pavimentazione su cui poggeranno gli stabilizzatori.
